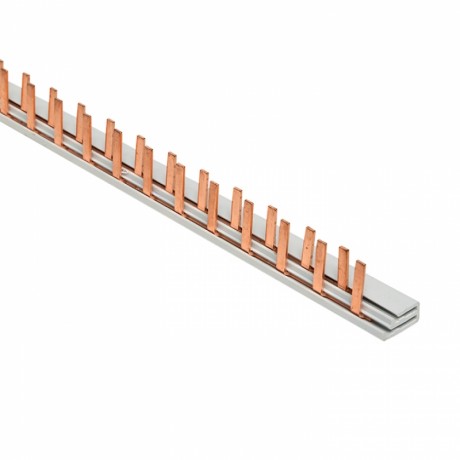

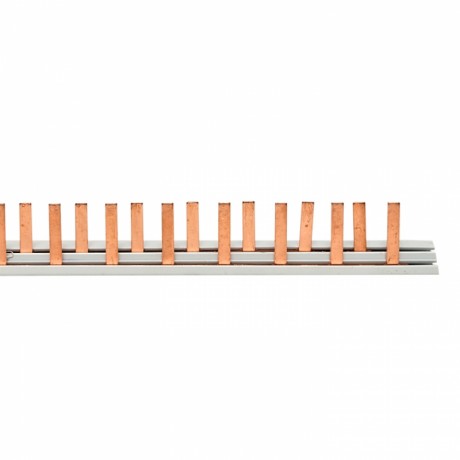

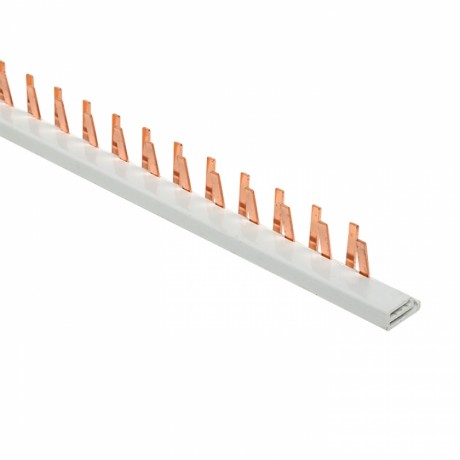

Шина соединительная типа PIN 63A 108 мод. для диф. автомтов EKF PROxima dpn-02-63
Описание
Шины соединительные представляют собой пластины, выполненные из меди (шины на 100 А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горение, и выпускаются стандартной длиной 1 метр. Шины соединительные делятся на два типа - FORK («вилка») и PIN («гребенка») на номинальные токи 63 и 100 А. Могут быть выполнены в одно- двух- трех- и четырехполюсном исполнений.
Шины соединительные представляют собой пластины, выполненные из меди (шины на 100 А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горение, и выпускаются стандартной длиной 1 метр. Шины соединительные делятся на два типа - FORK («вилка») и PIN («гребенка») на номинальные токи 63 и 100 А. Могут быть выполнены в одно- двух- трех- и четырехполюсном исполнений.
Характеристики
| Гарантийный срок эксплуатации, лет | 7 |
| Срок службы, лет | 10 |
| Гарантийный срок хранения, лет | 7 |
| Наличие сертификата ТРТС | Да |
| Производитель | EKF |
| Серия | PROxima |
| Тип электрического подключения | Штырь (Pin) |
| Количество фаз | 2 |
| Количество полюсов | 108 |
| Международное наименование | PIN type busbar 63A 108 mod. for differential switches EKF PROxima |
| Номин. продолжительный ток Iu, А | 63 |
| Количество модулей (модульная ширина) | 108 |
| Номин. кратковременно выдерживаемый ток Icw, кА | 12000 |
| Условный номин. ток короткого замыкания Iq, кА | 12000 |
| Длина, мм | 1000 |
| Изолированн. | Да |
| Макс. допустимое раб. напряжение Ue, В | 230 |
| Номин. импульсное напряжение, кВ | 4000 |
| Подходит для аппаратов с вспомогат. выключателем (доп. контактом) | Нет |
| Подходит для количества подключаемых устройств | 54 |
| Подходит для устройств с N-шиной | Да |
| Поперечное сечение, мм? | 10 |
| Размер шага, мм | 22,8 |
