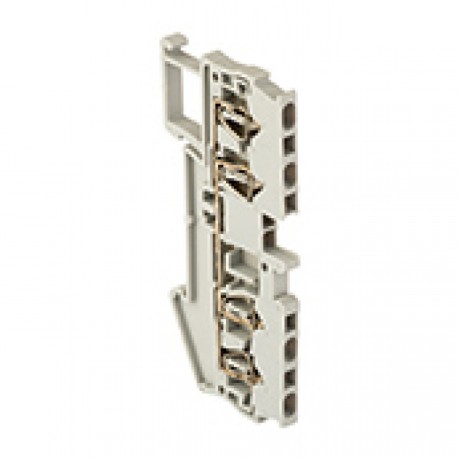

Колодка клеммная пружинная JXB-ST-1.5 17.5A 4 вывода серая PROxima plc-jxb-st-1.5-4
Описание
Колодки клеммные JXB-ST пружинные устанавливаются на DIN-рейку 35 мм и предназначены для использования в распределительных щитах – для подключения и разветвления фазных, нулевых и проводников заземления различных сечений.
Особое преимущество данных клемм – в безвинтовом креплении проводников: используются подпружиненные контакты. Подвод проводника осуществляется сверху клеммы. Для отсоединения проводника необходимо нажать отверткой на пружину через отверстие, расположенное сверху клеммы. Рассчитаны на применение в цепях переменного тока с напряжением до 800 В и частотой 50 Гц. Клеммы изготавливаются из огнестойкого полиамида следующих цветов: серый, синий, желто-зеленый (земля). Дополнительно к клеммам выпускаются боковые заглушки для закрытия контактов конечной клеммы, перемычки для разветвления проводников, маркеры и др.
Колодки клеммные JXB-ST пружинные устанавливаются на DIN-рейку 35 мм и предназначены для использования в распределительных щитах – для подключения и разветвления фазных, нулевых и проводников заземления различных сечений.
Особое преимущество данных клемм – в безвинтовом креплении проводников: используются подпружиненные контакты. Подвод проводника осуществляется сверху клеммы. Для отсоединения проводника необходимо нажать отверткой на пружину через отверстие, расположенное сверху клеммы. Рассчитаны на применение в цепях переменного тока с напряжением до 800 В и частотой 50 Гц. Клеммы изготавливаются из огнестойкого полиамида следующих цветов: серый, синий, желто-зеленый (земля). Дополнительно к клеммам выпускаются боковые заглушки для закрытия контактов конечной клеммы, перемычки для разветвления проводников, маркеры и др.
Характеристики
| Гарантийный срок эксплуатации, лет | 7 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм? | 0.14...1.5 |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм? | 0.14...2.5 |
| Срок службы, лет | 10 |
| Гарантийный срок хранения, лет | 7 |
| Наличие сертификата ТРТС | Да |
| Производитель | EKF |
| Серия | PROxima |
| Номин. (расчетное) напряжение, В | 800 |
| Способ монтажа | DIN-рейка |
| Международное наименование | Spring terminal block JXB-ST-1.5 17.5A 4 outputs gray PROxima |
| Цвет | Серый |
| Высота (на мин. возможной высоте установки), мм | 36,5 |
| Длина, мм | 72,6 |
| Класс негорючести изоляц. материала согл. UL94 | V0 |
| Количество зажимов на 1 уровень | 4 |
| Количество уровней | 1 |
| Материал изоляции корпуса | Полиамид (PA) |
| Номин. ток In, А | 17,5 |
| Позиция соединения | Сверху |
| Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм? | 0.14...1.5 |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм? | 0.14...1.5 |
| Проверено на взрывобезопасность по версии Ex e | Нет |
| Рабочая температура, °C | -40...80 |
| Соединенные внутри уровни (между собой) | Нет |
| Тип электрич. соединения 1 | Соединение с пружинным зажимом |
| Тип электрич. соединения 2 | Соединение с пружинным зажимом |
| Требуется торцевая пластина | Да |
| Ширина/размер ячейки, мм | 4,2 |
