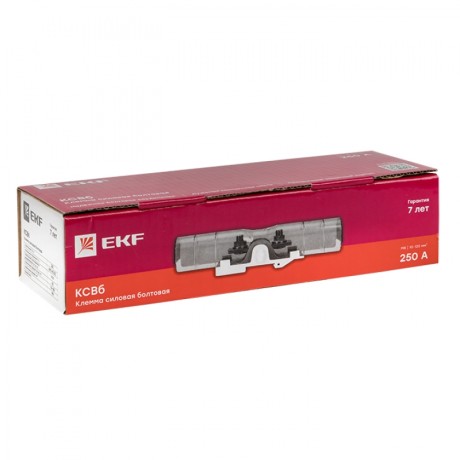

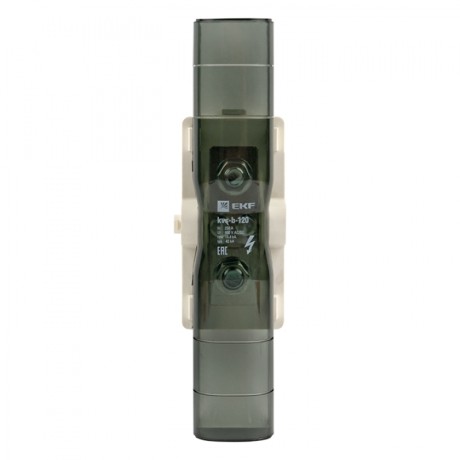

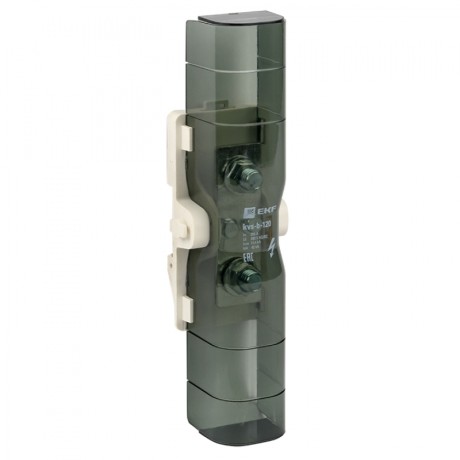

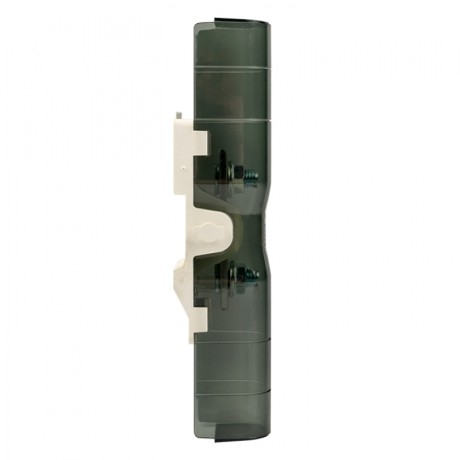

Клемма КСВб в корпусе 250A M8 (10-120 мм2) EKF PROxima kvs-b-120
Описание
Клеммы КСВ EKF PROxima предназначены для присоединения вводных медных и алюминиевых проводников. Подключаться могут одножильные и многожильные проводники, а также гибкие многопроволочные провода с наконечником. Сечение подключаемых проводов: от 2,5 до 240 мм2 (в зависимости от габарита клемм).

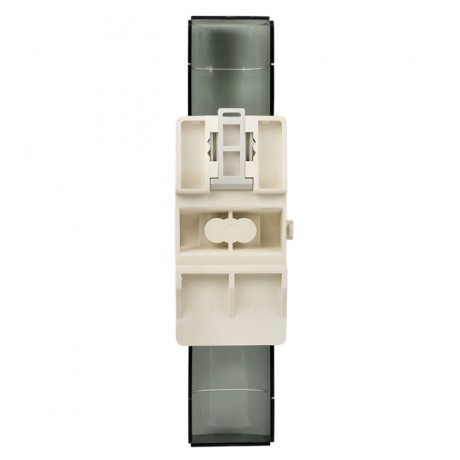

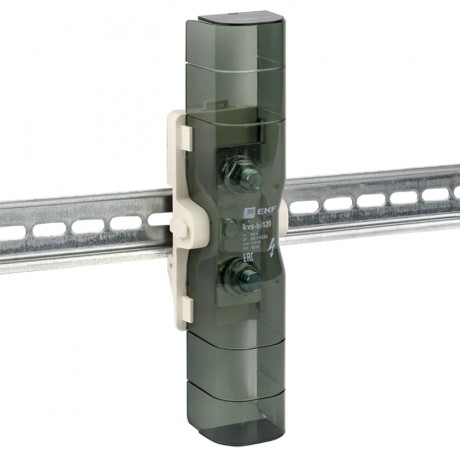

Фиксация клеммы на DIN-рейке происходит с помощью специального фиксатора, после приложения незначительного усилия при установке клеммы.
Процесс подключения проводника к клемме осуществляется классическим способом – ослабить винт со шлицем под шестигранный ключ, далее вставить проводник в отверстие и затянуть винт. КСВ обеспечивают безопасное соединение медных и алюминиевых проводников.
Клеммы КСВ EKF PROxima предназначены для присоединения вводных медных и алюминиевых проводников. Подключаться могут одножильные и многожильные проводники, а также гибкие многопроволочные провода с наконечником. Сечение подключаемых проводов: от 2,5 до 240 мм2 (в зависимости от габарита клемм).
Фиксация клеммы на DIN-рейке происходит с помощью специального фиксатора, после приложения незначительного усилия при установке клеммы.
Процесс подключения проводника к клемме осуществляется классическим способом – ослабить винт со шлицем под шестигранный ключ, далее вставить проводник в отверстие и затянуть винт. КСВ обеспечивают безопасное соединение медных и алюминиевых проводников.
Характеристики
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм? | 10...120 |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм? | 10...120 |
| Производитель | EKF |
| Серия | PROxima |
| Номин. (расчетное) напряжение, В | 690 |
| Способ монтажа | DIN-рейка/винт |
| Международное наименование | Power supply terminal KSVb 250A M8 (10-120 мм2) EKF PROxima |
| Цвет | Темно-серый |
| Высота (на мин. возможной высоте установки), мм | 50 |
| Длина, мм | 205,7 |
| Класс негорючести изоляц. материала согл. UL94 | V0 |
| Количество зажимов на 1 уровень | 2 |
| Количество уровней | 1 |
| Материал изоляции корпуса | Полиамид (PA) |
| Номин. ток In, А | 250 |
| Позиция соединения | Сверху |
| Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм? | 10...120 |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм? | 10...120 |
| Проверено на взрывобезопасность по версии Ex e | Нет |
| Рабочая температура, °C | -40...80 |
| Соединенные внутри уровни (между собой) | Нет |
| Тип электрич. соединения 1 | Болтовое соединение |
| Тип электрич. соединения 2 | Болтовое соединение |
| Требуется торцевая пластина | Нет |
| Ширина/размер ячейки, мм | 52,3 |
